NSN 5935-00-410-9252 MS24308/4-4, MS2430844, MS24308-4-4
Product Details | ELECTRICAL RECEPTACLE CONNECTOR
5935-00-410-9252 An electrical fitting with electrical contacts constructed to be affixed to the end of a cable, conduit, coaxial line, cord, wire (includes printed/etched), PRINTED WIRING BOARD, or the like for convenience in joining with another electrical connector(s) or PRINTED WIRING BOARD. It is designed to be mounted on a bulkhead, chassis, panel, wall, PRINTED WIRING BOARD, or the like. Excludes LAMPHOLDER; JACK, TELEPHONE; JACK, TIP; INSERT ELECTRICAL CONNECTOR; INSERT MODULE, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified) and SOCKET, PLUG-IN ELECTRONIC COMPONENTS. See also WIRING HARNESS (as modified) and CABLE ASSEMBLY (as modified). For items with termination wires of more than four inches in length, see LEAD ASSEMBLY, ELECTRICAL. For items without inserts, see SHELL, ELECTRICAL CONNECTOR.
Part Alternates: MS24308/4-4, MS2430844, MS24308-4-4, M24308/4-4, M24308144, M24308-14-4, M2430824, M24308-2-4, M2430844, M24308-4-4, M24308KB, M24308-KB, M72278, M72-278, AJ1172040370G, AJ117-2-040-370G, DCMA37D, DCMA37P, DCMA-37P, DCMA37PF0, MIL-C-24308/4-4F, MILC243084, MILC24308-4, MILC2430844F, PCMA37P, VBE417345, VBE417-345, ST16, 900215-0069-000, 90021569, 900215-69, 7909069-03, 8363K38 , 8373K107, 8768140004, 876814-0004, 8908K452 , 900117, 010005203004, 010-005203-004, 1307760002, 130776-0002, 2052921, 205292-1, 2635-088-22 ITEM 1-384, 263508822ITEM1384, 3393204, 339320-4, 3522500 17743, 352250017743, 4142356004, 414-2356-004, 4520160025, 452-0160-025 , 5308871, 530887-1, 5308879, 530887-9, 5935-00-410-9252, 00-410-9252, 5935004109252, 9002150069000, 790906903, 004109252, 1025969D4, 211018083
Electrical and Electronic Equipment Components | Connectors, Electrical
Supply Group (FSG) | NSN Assign. | NIIN | Item Name Code (INC) |
---|---|---|---|
59 | 18 AUG 1969 | 00-410-9252 | 15093 ( CONNECTOR, RECEPTACLE, ELECTRICAL ) |
Demand History | NSN 5935-00-410-9252
Part Number | Request Date | QTY | Origin |
---|---|---|---|
5935-00-410-9252 | 2024-01-07 | 727 | DIBBS |
M2430824 | 2019-03-65 | 1 | United States |
M2430844 | 2015-11-315 | 30 | United States |
M2430844 | 2015-11-315 | 30 | United States |
M2430844 | 2013-12-347 | 10 | United States |
M2430844 | 2013-12-345 | 10 | United States |
DCMA37P | 2013-06-177 | 50 | Italy |
5935-00-410-9252 | 2012-08-241 | 8 | US |
M2430844 | 2012-06-177 | 50 | India |
M2430844 | 2012-06-177 | 50 | India |
5935-00-410-9252 | 2012-06-172 | 553 | DIBBS |
5935-00-410-9252 | 2012-03-62 | 631 | DIBBS |
5935-00-410-9252 | 2012-01-27 | 261 | DIBBS |
5935-00-410-9252 | 2011-12-343 | 476 | DIBBS |
5935-00-410-9252 | 2011-11-326 | 238 | DIBBS |
5935-00-410-9252 | 2011-10-286 | 266 | DIBBS |
5935-00-410-9252 | 2011-09-263 | 175 | DIBBS |
5935-00-410-9252 | 2011-09-244 | 179 | DIBBS |
DCMA37P | 2011-05-124 | 4 | Singapore |
5935-00-410-9252 | 2010-10-288 | 102 | DIBBS |
5935-00-410-9252 | 2010-09-265 | 5 | us |
5935-00-410-9252 | 2010-09-246 | 136 | DIBBS |
5935-00-410-9252 | 2010-07-209 | 468 | DIBBS |
5935-00-410-9252 | 2010-07-188 | 396 | DIBBS |
5935-00-410-9252 | 2010-06-159 | 279 | DIBBS |
Cross Reference | NSN 5935-00-410-9252
Part Number | Cage Code | Manufacturer |
---|---|---|
010-005203-004 | 26916 | NORTHROP GRUMMAN SYSTEMS CORPORATION DIV MULTIPLE |
1025969D4 | K0967 | MBDA UK LTD |
130776-0002 | 71468 | ITT CORPORATION DBA I T T CANNON |
205292-1 | 00779 | TYCO ELECTRONICS CORPORATION |
211018083 | 96169 | ELECTRIC BOAT CORPORATION |
2635-088-22 ITEM 1-384 | 96169 | ELECTRIC BOAT CORPORATION |
339320-4 | 56232 | LOCKHEED MARTIN CORPORATION DBA LOCKHEED MARTIN |
3522500 17743 | H0203 | THALES NEDERLAND B.V. DBA THALES LAND & JOINT SYSTEMS |
414-2356-004 | 94756 | BOEING COMPANY, THE DBA BOEING |
530887-1 | 96214 | RAYTHEON COMPANY DBA RAYTHEON |
530887-9 | 96214 | RAYTHEON COMPANY DBA RAYTHEON |
7909069-03 | 90536 | LOCKHEED MARTIN CORPORATION DBA LOCKHEED MARTIN |
876814-0004 | 65597 | THALES DEFENSE & SECURITY, INC. |
900215-0069-000 | 06481 | NORTHROP GRUMMAN SYSTEMS CORPORATION |
900215-69 | 06481 | NORTHROP GRUMMAN SYSTEMS CORPORATION |
AJ117-2-040-370G | K0268 | RAYTHEON SYSTEMS LTD |
DCMA-37P | 71785 | CINCH CONNECTORS, INC. |
DCMA37D | 31746 | CANNON ELECTRONICS |
DCMA37PF0 | 71468 | ITT CORPORATION DBA I T T CANNON |
M24308-14-4 | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
M24308-2-4 | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
M24308-4-4 | 96906 | MILITARY STANDARDS PROMULGATED BY MILITARY DEPARTMENTS |
M24308-KB | 71785 | CINCH CONNECTORS, INC. |
M24308/4-4 | 28199 | L-3 COMMUNICATIONS CORPORATION DBA L-3 HENSCHEL |
M24308/4-4 | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
M72-278 | 54418 | MILTOPE CORPORATION |
MIL-C-24308/4-4F | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
MIL-DTL-24308/4 | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
MILC24308-4 | 81349 | MILITARY SPECIFICATIONS PROMULGATED BY MILITARY |
MS24308-4-4 | 96906 | MILITARY STANDARDS PROMULGATED BY MILITARY DEPARTMENTS |
MS24308/4-4 | 72144 | FIREYE, INC |
PCMA37P | 71785 | CINCH CONNECTORS, INC. |
VBE417-345 | H0203 | THALES NEDERLAND B.V. DBA THALES LAND & JOINT SYSTEMS |
Request a Quote
What Our Customers Say
Compare
Related Products | NSN 5935-00-410-9252
Technical Data | NSN 5935-00-410-9252
Characteristic | Specifications |
---|---|
BODY STYLE | 16G STRAIGHT SHAPE |

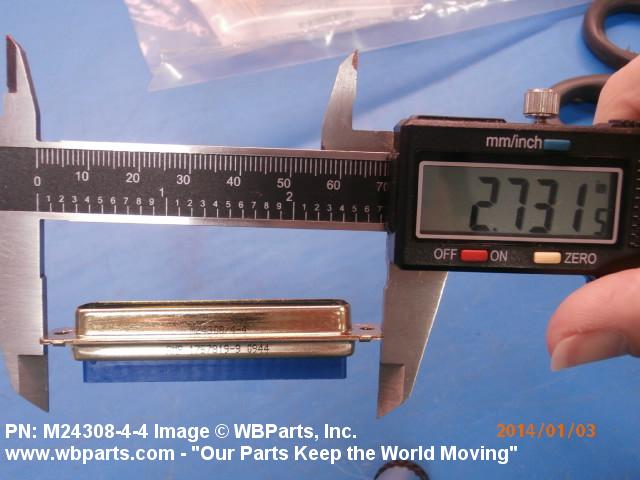

OVERALL LENGTH | 2.714 INCHES MINIMUM AND 2.744 INCHES MAXIMUM |

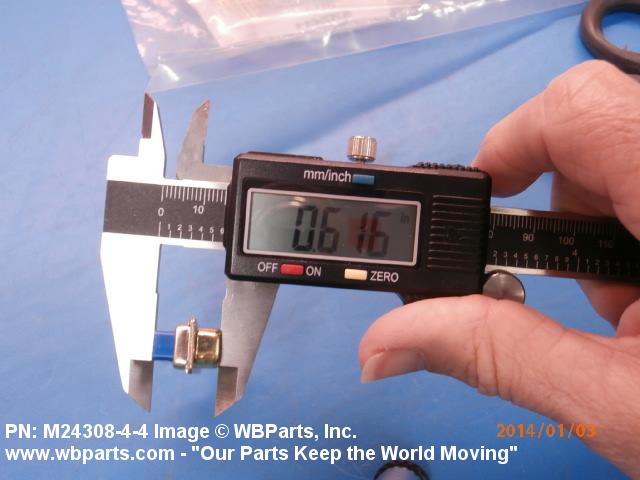

OVERALL HEIGHT | 0.648 INCHES MINIMUM |

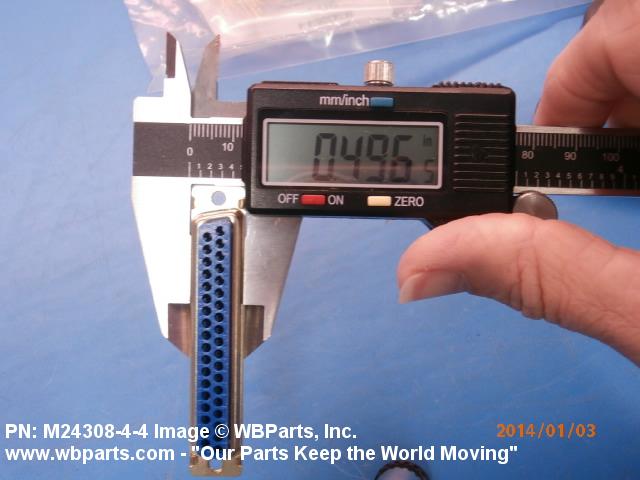

OVERALL WIDTH | 0.479 INCHES MINIMUM AND 0.509 INCHES MAXIMUM |

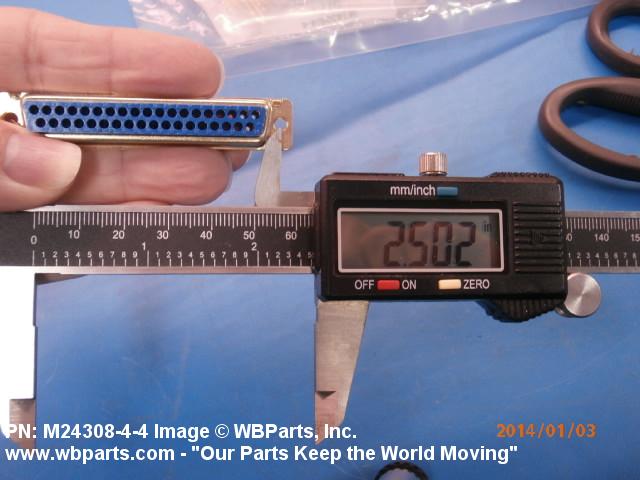

DISTANCE BETWEEN MOUNTING FACILITY CENTERS | 2.495 INCHES MINIMUM AND 2.505 INCHES MAXIMUM |

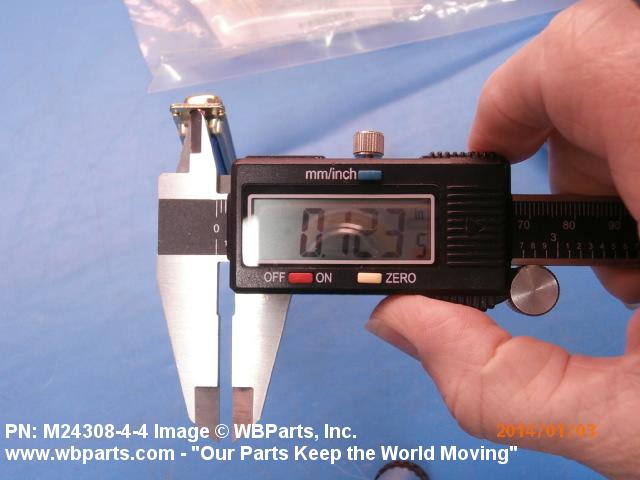

UNTHREADED MOUNTING HOLE DIAMETER | 0.120 INCHES NOMINAL |
CONNECTOR LOCKING METHOD | FRICTION |
SHELL TYPE | SOLID |
SHELL MATERIAL | METAL |
SHELL SURFACE TREATMENT | CADMIUM AND CHROMATE OR ZINC |
SHELL SURFACE TREATMENT DOCUMENT AND CLASSIFICATION | QQ-P-416,TY 2,CL 1 FED SPEC ALL TREATMENT RESPONSES OR ASTMB633 ASSN STD 1ST TREATMENT RESPONSE |
POLARIZATION METHOD | MATING END |
MATING END QUANTITY | 1 |

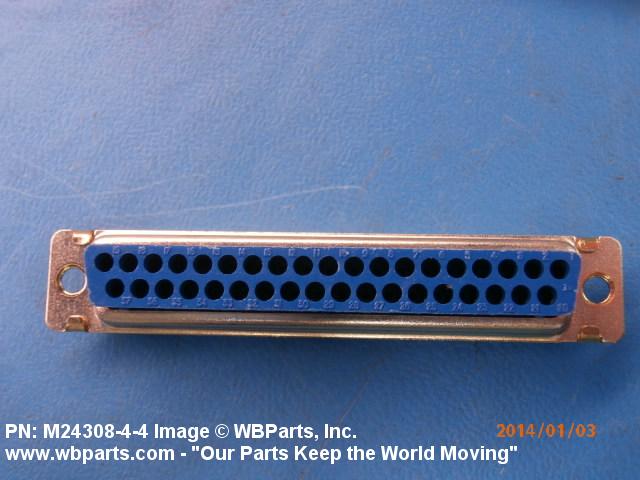

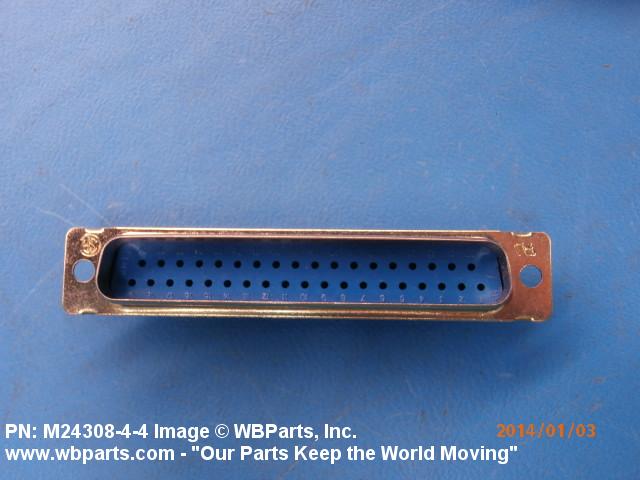

CONTACT POSITION ARRANGEMENT STYLE | BPAR 37 SINGLE MATING END |
INSERT MATERIAL | PLASTIC DIALLYL PHTHALATE SINGLE MATING END |
INSERT MATERIAL DOCUMENT AND CLASSIFICATION | MIL-M-14,TY SDG-F OR TY GPT-30F OR TY GET-30F MIL SPEC SINGLE MATERIAL RESPONSE SINGLE MATING END |
INCLUDED CONTACT QUANTITY | 37 SINGLE MATING END SINGLE CONTACT GROUPING |
CONTACT REMOVABILITY | REMOVABLE SINGLE MATING END SINGLE CONTACT GROUPING |

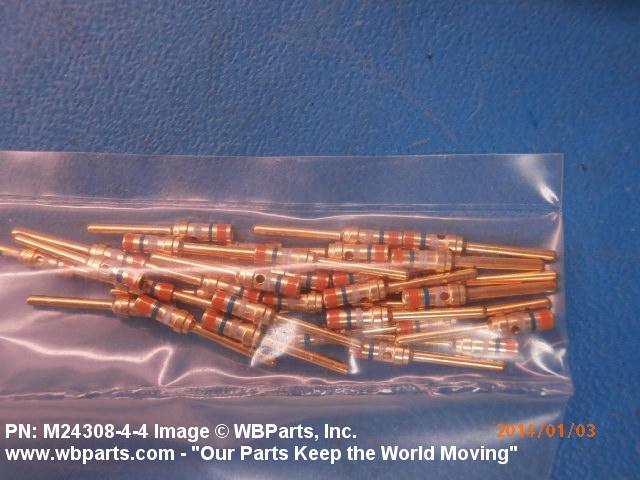

INCLUDED CONTACT TYPE | ROUND PIN SINGLE MATING END SINGLE CONTACT GROUPING |
CONTACT MATERIAL | COPPER ALLOY SINGLE MATING END SINGLE CONTACT GROUPING |
CONTACT SURFACE TREATMENT | GOLD SINGLE MATING END SINGLE CONTACT GROUPING |
CONTACT SURFACE TREATMENT DOCUMENT AND CLASSIFICATION | MIL-G-45204,TY 2,GR C,CL 1 MIL SPEC SINGLE TREATMENT RESPONSE SINGLE MATING END SINGLE CONTACT GROUPING |
TERMINAL TYPE | CRIMP SINGLE MATING END SINGLE CONTACT GROUPING |
TERMINAL LOCATION | BACK SINGLE MATING END SINGLE CONTACT GROUPING |
ENVIRONMENTAL PROTECTION | CORROSION RESISTANT AND HUMIDITY RESISTANT AND SHOCK RESISTANT AND VIBRATION RESISTANT |
TEST DATA DOCUMENT | 81349-M-C-24308 SPECIFICATION |
SPECIFICATION/STANDARD DATA | 81349-MIL-C-24308/4 GOVERNMENT SPECIFICATION |
III PRECIOUS MATERIAL | GOLD |
III PRECIOUS MATERIAL AND WEIGHT | 0.037 GOLD GRAINS, TROY |
III PRECIOUS MATERIAL AND LOCATION | CONTACT SURFACES GOLD |
MANUFACTURERS CODE | 81349 |
NON-DEFINITIVE GOVERNMENT SPEC/STD REFERENCE | MILC24308-4 |
MANUFACTURERS CODE | 81349 |
Restrictions/Controls & Freight Information | NSN 5935-00-410-9252
Category | Code | Description |
---|---|---|
Shelf-Life Code: | 0 | Nondeteriorative |
Hazardous Material Indicator Code | P | There is no information in the HMIS; however, the NSN is in an FSC in Table II of Federal Standard 313 and an MSDS may be required by the user. The requirement for an MSDS is dependent on a hazard determination of the supplier or the intended end use of the product |
Demilitarization Code: | A | Non-Munitions List Item/ Non-Strategic List Item - Demilitarization not required. |
Controlled Inventory Item Code: | U | UNCLASSIFIED |
Electro-static Discharge Susceptible: | A | No known Electrostatic Discharge (ESD) or Electromagnetic Interference (EMI) sensitivity |
Precious Metals Indicator Code: | G | Item contains gold |
Criticality Code: | X | The item does not have a nuclear hardened feature or any other critical feature such as tolerance, fit restriction or application. |
Automatic Data Processing Equipment: | 0 | Represents items with no ADP components. NOTE: Codes 1 through 6 are only to be used when the item is Automatic Data Processing Equipment (ADPE) in its entirety and is limited to the type meeting only one of the definitions for codes 1 through 6. (See code 9) |
Category | Code | Description |
---|---|---|
NMF Description | 061300 | CIRCUIT BREAKER/SWITCH NOI |
Less than car load rating | ||
Less than truck load rating | P | 77.5 |
Water commodity Code | 72D | unknown |
Originating Activity Code | TX | Defense Supply Center Columbus Columbus, OH 43218 |
Air Dimension Code | A | Shipment is not a consolidation and does not exceed 72 inches in any dimension. |
Air Commodity | H | Signal Corps supplies and equipment, including radio equipment and supplies, communications equipment and supplies, electrical equipment and supplies, etc. |
Air Special Handling | Z | No special handling required. |
Special Handling Code | 9 | unknonwn |
HAZMAT | ||
Type of Cargo | Z | No special type of cargo code applicable |
Management | NSN 5935-00-410-9252
Category | Code | Description |
---|---|---|
Budget Code | 9 | General Support DIV57X4921.070:Air Force decentrally managed expense items (ERRC XB3, XF-3) with a unit cost of less than $250,000 that are requisitioned/procured at base (retail) level from DLA, GSA, Army, Navy, Depot Maintenance Service, Air Force Industrial Fund (AFMC), local manufacture and commercial vendors. |
Materiel Management Aggregation Code | EH | SX:ELECTRONIC COMPONENTS |
Price Validation | N | The current standard price in Catalog Management Data (CMD) has not analyzed or coded for LP/LM.
|
Fund Code | SF | Stock fund applicable to items managed for the Air Force by the respective Inventory Control Point. |
Source of Supply | SMS | Defense Logistics Agency Enterprise Business Systems |
Agency | DF | Department of the Air Force |
Service Organization | F | U.S. Air Force |
Reparability | N | Stock Fund (except Munitions) |
Acquisition Advice Codes | Z | INSURANCE/NUMERIC STOCKAGE OBJECTIVE ITEM # Items which may be required occasionally or intermittently, and prudence requires that a nominal quantity of materiel be stocked due to the essentiality or the lead time of the item. 1. The item is centrally managed, stocked, and issued. 2. Requisitions will be submitted in accordance with IMM/Service requisitioning procedures. |
Controlled Item Code | U | UNCLASSIFIED |
Shelf Life Code | 0 | Nondeteriorative |
Purchasing | QTY UOM |
1 EA : Each |
Category | Code | Description |
---|---|---|
Cognizance Codes | 9B | Navy-owned stocks of DLA material Naval Inventory Control Point, Mechanicsburg |
Source of Supply | SMS | Defense Logistics Agency Enterprise Business Systems |
Agency | DN | Department of the Navy |
Service Organization | N | U.S. Navy |
Acquisition Advice Codes | Z | INSURANCE/NUMERIC STOCKAGE OBJECTIVE ITEM # Items which may be required occasionally or intermittently, and prudence requires that a nominal quantity of materiel be stocked due to the essentiality or the lead time of the item. 1. The item is centrally managed, stocked, and issued. 2. Requisitions will be submitted in accordance with IMM/Service requisitioning procedures. |
Controlled Item Code | U | UNCLASSIFIED |
Shelf Life Code | 0 | Nondeteriorative |
Purchasing | QTY UOM |
1 EA : Each |
